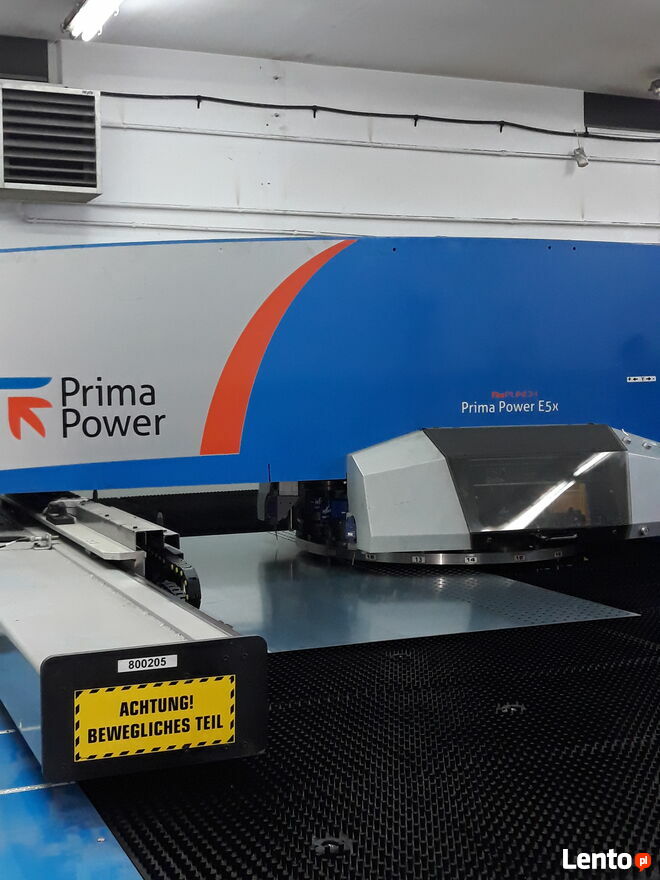

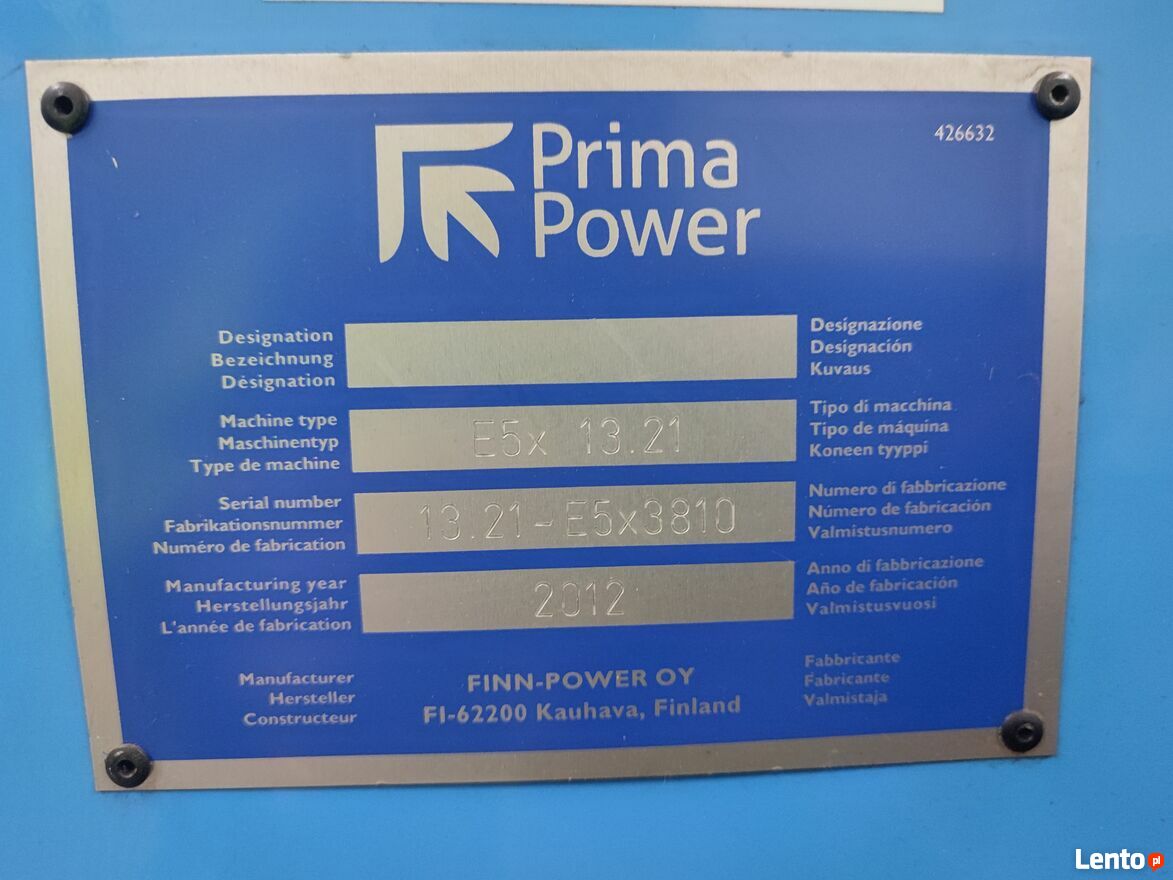

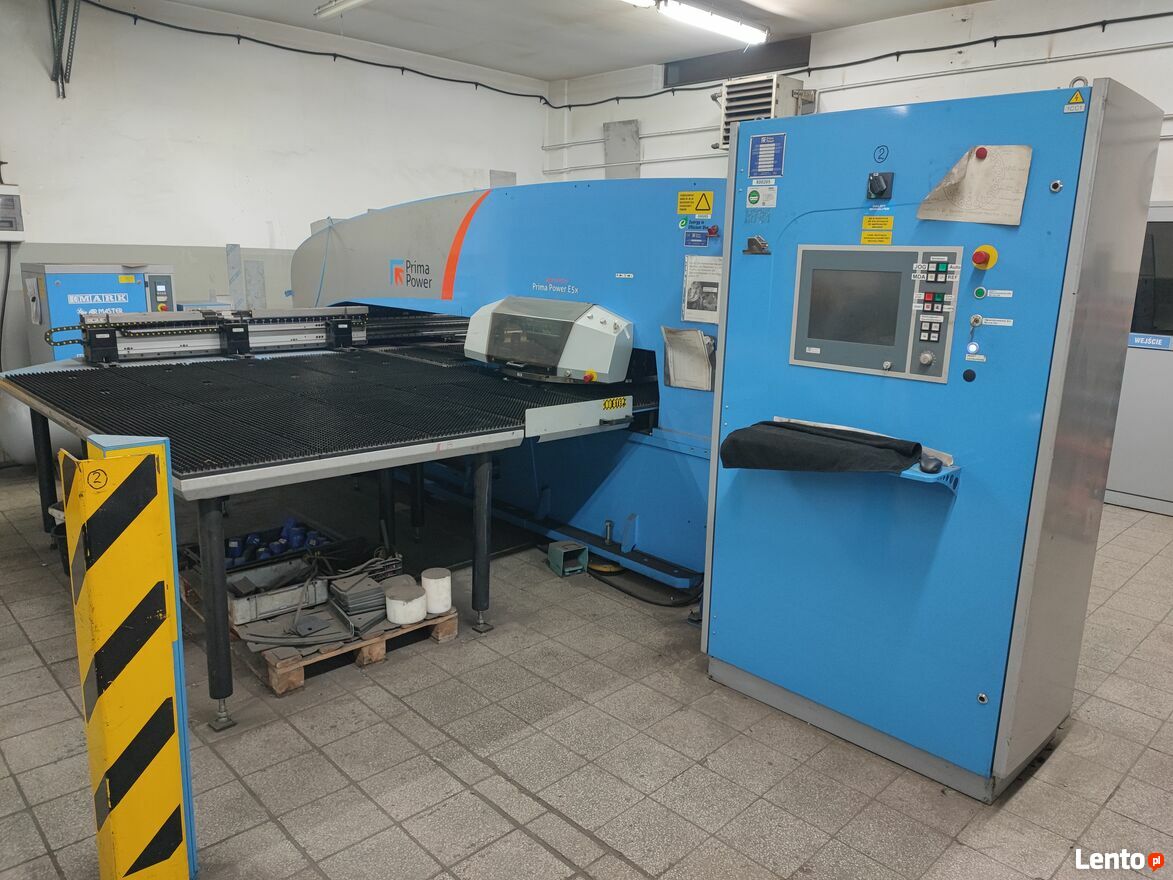

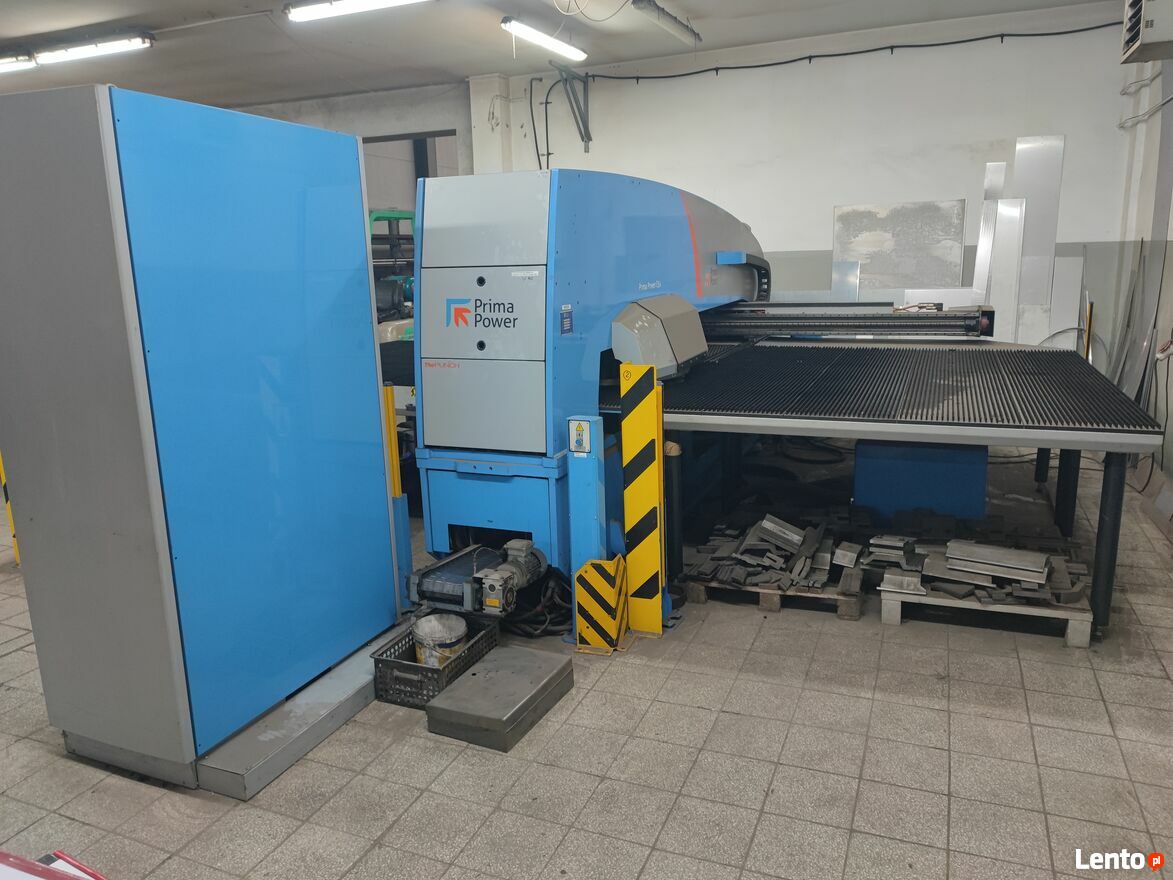

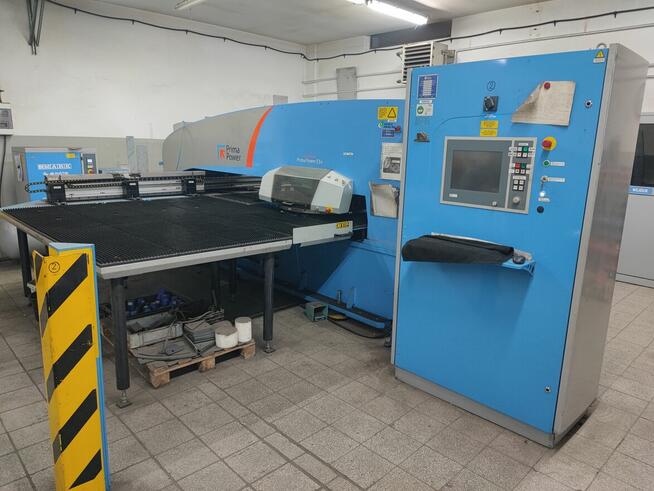

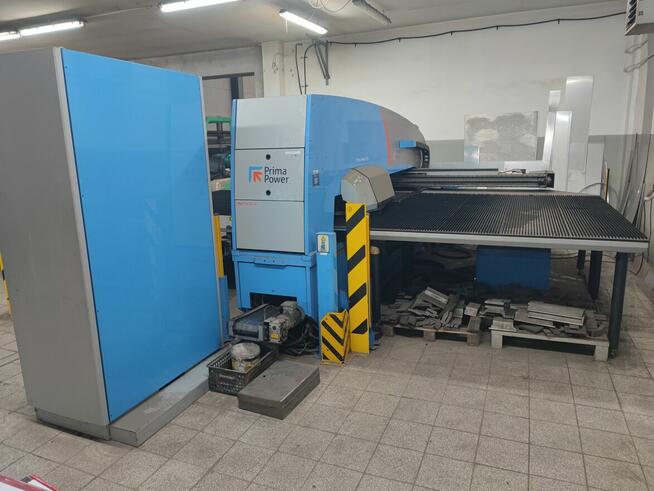

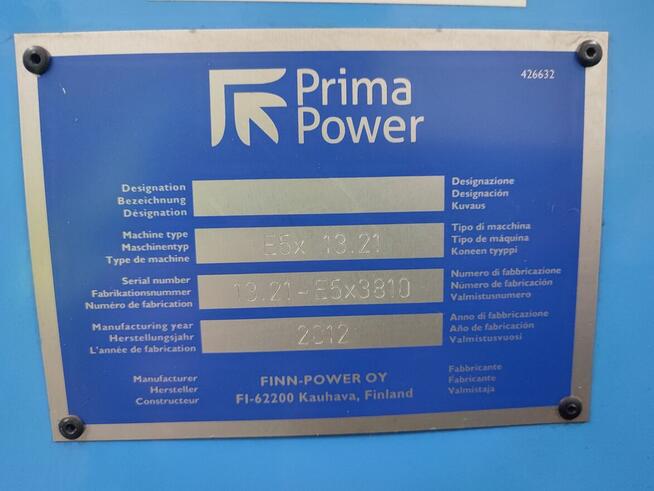

WYKRAWARKA REWOLWEROWA E5x PRIMA POWER rok produkcji 2012

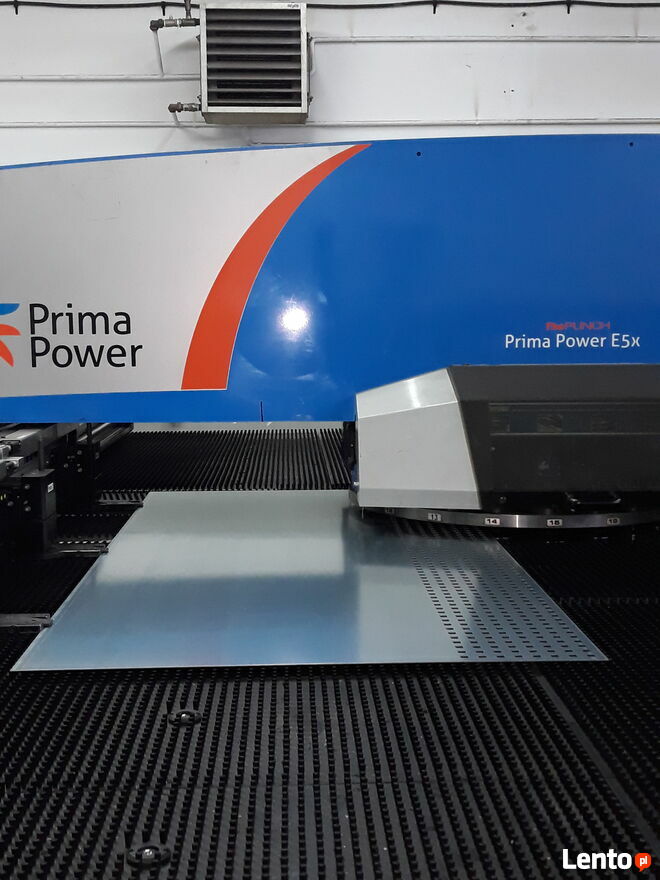

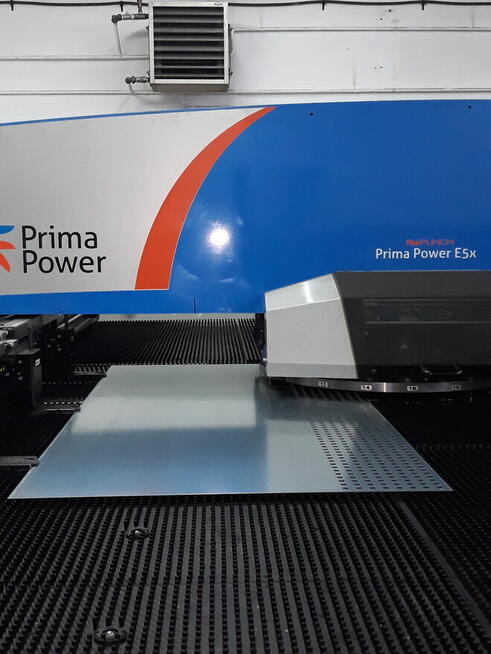

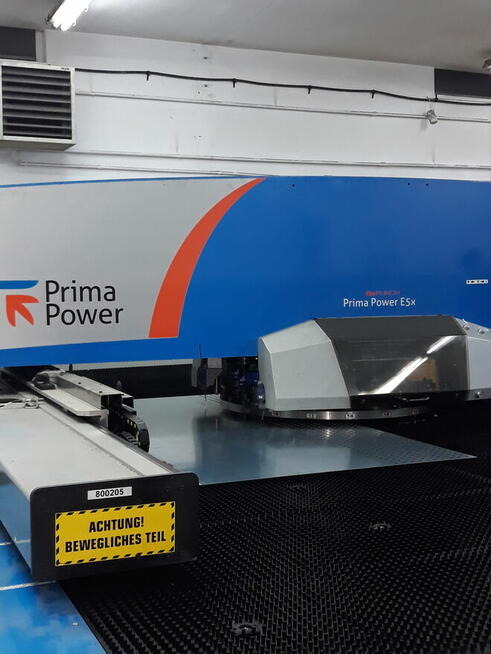

Maszyna o sztywnym, zamkniętym korpusie typu O pozwala na obróbkę arkusza blachy o wymiarach 1250x2500, który przesuwa się po stole szczotkowym.
Praca odbywa się za pomocą szybkiego serwo-elektrycznego napędu bijaka o nacisk 170 kN

Maszyna wyposażona jest w :
Automatyczne ustawianie pozycji początkowej zacisków
Automatyczne zamykanie zacisków przez wychwycenie arkusza blachy,
Trzeci zacisk
Opcja „easy loading” z kołkami pozycjonującymi i podnoszonymi podporami kulowymi
System smarowania narzędzi,
System szybkiego napędu stacji obrotowych,

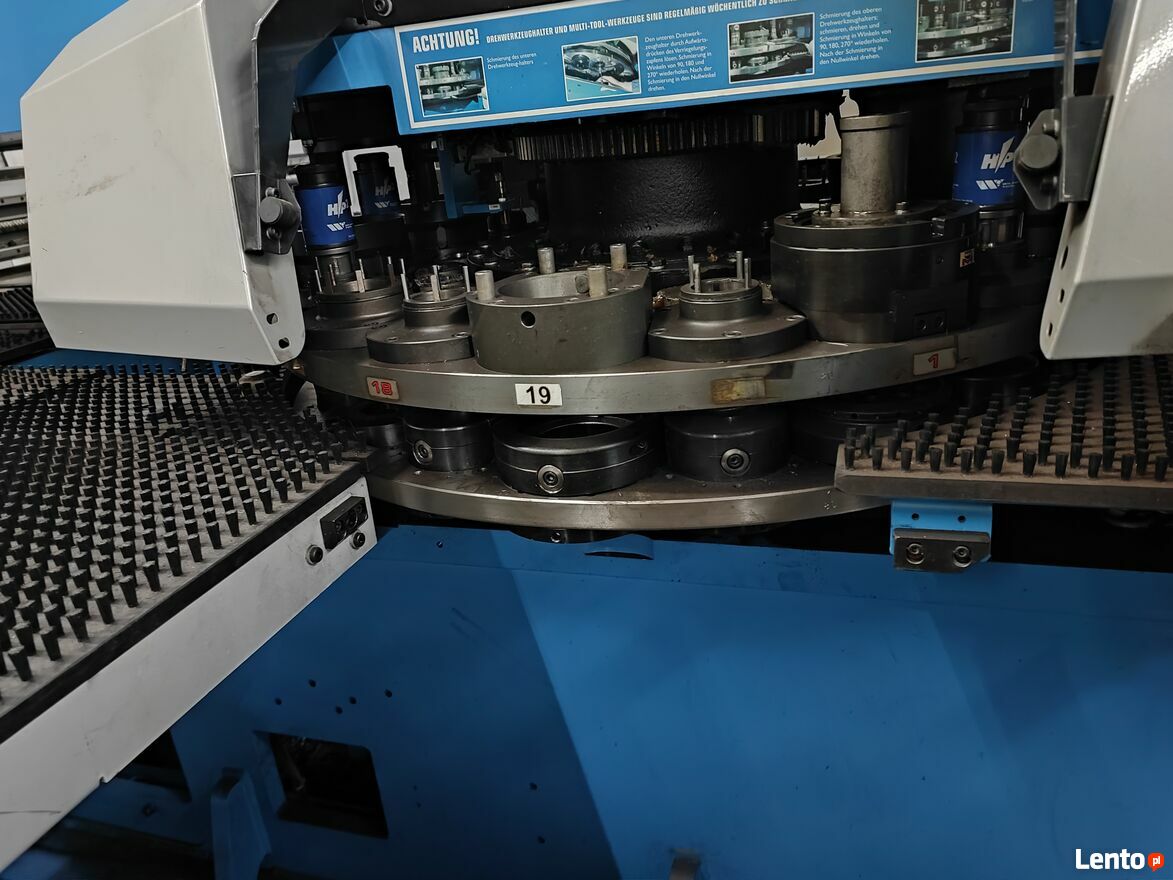

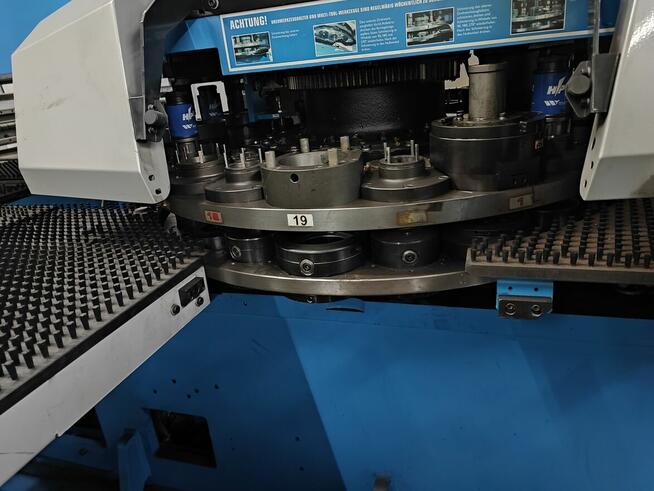

43 pozycyjny rewolwer ze stacjami w następującej konfiguracji :
1 MultiTool - MT 24-8
2 stacji D -1x obrotowa
6 stacji C – 4x obrotowe
11 stacji B – 2x obrotowe

Złącze USB i karta sieciowa dla transferu programów NC.
Komputer PC z systemem Windows XP, ekranem typu Touch screen, twardym dyskiem,
System programowania Cad/Cam Ncexpress
Możliwość automatycznego rozładunku wyciętych detali poprzez opcjonalny zsyp roboczy w stole maszyny o wymiarach 500x500mm w opcji z możliwością zainstalowania systemu przeniesienia usuniętych przez zsyp detali na paletę.

DANE TECHNICZNE E5x

Wymiar arkusza X x Y, maks. 2,530 mm x 1,270 mm
Wymiar arkusza X x Y, min 300 mm x 100 mm
Ciężar arkusza maks.: 200 kg
Długość przesuwu w osi X 2,584 mm (X-42…X2542)
Prędkość przesuwu w osi X, max. 90 m/min
Długość przesuwu w osi Y 1,317 mm (Y-25…Y1292)
Prędkość przesuwu w osi Y, max. 60 m/min
Prędkość poprzeczna, max. 108 m/min
Szybkość uderz.:
Marking 1800 1/min
Nibbling (1 mm) 700 1/min
25 mm pomiędzy otworami 390 1/min
250 mm pomiędzy otworami 150 1/min
Nacisk suwaka 170 kN
Skok suwaka serwo-elektryczny
Głębokość skoku regulowana numerycznie :
Długość skoku Programowalna
Prędkość suwaka Programowalna

Ilość gniazd narzędziowych: 20 szt
Średnica stempla, maks.: 89 mm
Prędkość obrotowa rewolweru: 24 r/min
System narzędziowy: Wilson Tool
Czas wymiany narzędzia 1…3 sec
Narzędzia Index CNC
Prędkość obrotu narzędzia, maks 133 r/min
Grubość materiału, maks. 8 mm
Zaciski pneumatyczne, 3 szt.
Pojemna pamięć dla programów NC

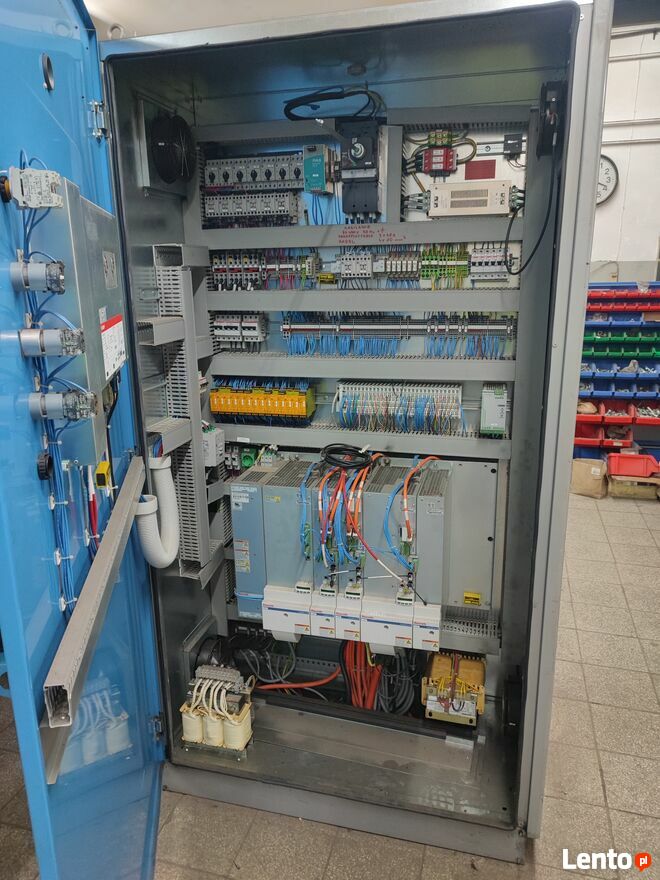

Sterowanie TwinCat PC
Złącze szeregowe USB
Złącze sieciowe Ethernet
Zasilanie, maks. 11 kVA (3x20A/400V)
Zużycie energii, średnie 4 kW, 5 kVA
Zużycie sprężonego powietrza, średnie 2.5 Nl/s
Zużycie sprężonego powietrza, maks 4 Nl/s
Ciśnienie sprężonego powietrza min. 6 bar
Ciężar całkowity 10,500 kg
Chłodzenie napędu bijaka Wodne, obieg zamknięty
Centralne smarowanie maszyny
